Kaksihuippuinen P-aalto ja pidentynyt PQ-aika

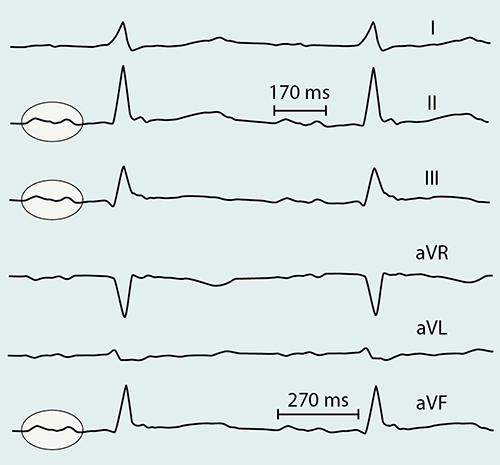

Sinusrytmin aikaisen EKG:n raajakytkennät 64-vuotiaalta potilaalta, joka tuli eteisvärinän katetriablaatiohoitoon. P-aalto on kaksihuippuinen (varjostus) ja kestoltaan pidentynyt 170 ms:iin (normaalin yläraja 120 ms). Se on merkki johtumisajan pidentymisestä eteiskudoksessa ja eteisten välillä. Tämän katsotaan altistavan eteisvärinälle. Myös PQ-aika on pidentynyt 270 ms:iin.
Kuva: Hannu Parikka, teksti: Hannu Parikka ja Pekka Raatikainen
